Système central d’eau par osmose inverse ALPHA RO Plus
Prix sur demande
- Produit : osmose inverse de type 3
- Alimentation : eau de ville/eau domestique
- Taux de production du type 3 : 60, 180, 350 ou 500 L/h
- Stockage : réservoir intégré de 300 L en option. Différentes options de volumes de réservoirs externes.
- Pompe : pompe à pression à régulation de fréquence 3 m³/h à 2,5 bar

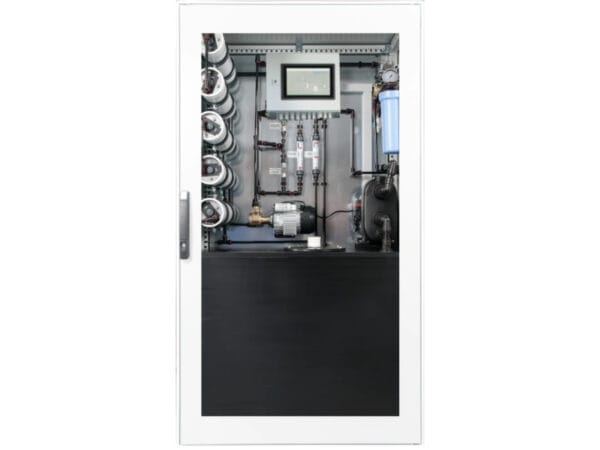

Système d’osmose inverse ALPHA RO Plus 60 – 500 L/h
Le système d’eau pure « tout-en-un » ALPHA RO Plus répond aux normes industrielles les plus strictes en matière de fourniture fiable d’eau osmosée (type 3) et de sécurité opérationnelle maximale. Tout dans une armoire peu encombrante – Disponible jusqu’à 500 l/h.
Le système d’eau pure Alpha RO Plus, prêt à être raccordé, est conçu pour produire de manière économique de l’eau pure de haute qualité et l’acheminer vers des étages entiers de laboratoires et des cabinets médicaux, selon les besoins, lorsque l’espace est compté. Les étapes de prétraitement, d’adoucissement et de purification par osmose inverse, un réservoir d’eau pure et une pompe de surpression sont combinés de manière compacte et montés dans une armoire silencieuse. La commande numérique affiche et régule tous les paramètres de fonctionnement et de performance. L’eau pure produite par les systèmes est conforme aux normes applicables telles que ASTM et DIN EN 285 & 15883.
Contenu de la livraison
- Armoire de commande électronique (IP 55) : Pour tous les composants du système avec une porte transparente
- Unité de prétraitement : charbon actif avec préfiltre de 5 µm contre le chlore libre et les particules dans l’eau d’alimentation.
- Unité d’osmose inverse : retient les sels et les impuretés organiques et inorganiques.
- Écran tactile de 10 pouces : affiche et contrôle tous les paramètres de fonctionnement et de performance
- Wi-Fi : surveillance à distance aisée via une connexion VNC
- Sonde de pression pour une mesure précise du réservoir par incréments de 1 %.
- Choisissez parmi plusieurs options pour adapter le système à vos besoins spécifiques :
- Option (Twin) Adoucisseur d’eau : contre la dureté de l’eau d’alimentation
- Réservoir d’eau fraîche en option : avec contrôle du niveau d’eau
- Système de surpression en option : avec contrôle de la pression constante pour un pompage silencieux de l’eau propre vers les consommateurs.
- En option, désinfection du réservoir par UV, trop-plein stérile et filtre d’aération stérile
- Contrôleur de dureté en option : Protège le système contre la pénétration de la dureté.
- Connexion d’une boucle en option
- Module EDI en option comme déminéralisation résiduelle pour obtenir une eau très pure (type 2)
Pour plus de détails sur ces options, consultez la rubrique « Accessoires ».
Unité d’osmose inverse
- Recyclage du concentré pour un minimum d’eaux usées
- Cellule de mesure pour la détermination de la conductivité de l’eau pure
- Tuyaux en PA, PP et acier inoxydable
- Électrovannes pour l’eau brute et le rinçage de qualité
- Pressostat de sécurité pour l’arrêt lorsque la pression de l’eau d’alimentation est trop faible
- Pompe haute pression pour générer la pression de travail avec protection contre la marche à sec
- Membranes d’osmose inverse avec tuyau de pression et toutes les connexions nécessaires
- Capteur de pression de fonctionnement et d’eau d’alimentation pour la surveillance du système et le diagnostic des pannes
- Débitmètres numériques pour la surveillance et le réglage des débits de perméat et de concentré
- Vannes de régulation pour le réglage de la pression de service et de la vitesse du BWF (taux de production proportionnel).
proportionnelle au taux de production)
Écran tactile de 10 pouces
- Utilisation intuitive et facile via l’écran tactile
- Choix de plusieurs langues (allemand, anglais, français et russe)
- Valeurs limites réglables (avertissement et alarme) pour toutes les valeurs de fonctionnement
- Débitmètres et capteurs de pression numériques
- Diagrammes linéaires pour les valeurs de fonctionnement
- Journal
- Temps restant réglable pour les filtres
- Code réglable pour l’accès au service
- Affichage du débit pour l’EDI
- Temps réglable pour le rinçage
- Wi-Fi – Surveillance à distance facile via une connexion VNC pour visualiser les données en temps réel et contrôler l’OI alpha depuis n’importe quel endroit
- En option : connexion Ethernet
- En option : interface Modbus-TCP pour toutes les valeurs de fonctionnement
Besoins en eau pour l’alimentation
| Qualité de l’eau d’alimentation | Eau potable selon DIN 2000 |
| Conductivité à 25°C | < 2000µS/cm |
| Chlore | < 0,01 mg/l |
| Fer et manganèse | chacun < 0,05 mg/l |
| CO2 | max. 15 mg/l |
| SiO2 | max. 10 mg/l |
| Valeur du pH | 4 à 11 |
Spécifications de l’eau osmosée
| Performance à 10°C | 60 L/h, 180 L/h, 350 L/h et 500 L/h |
| Taux de rétention | > 99 % d’ions, de germes et de bactéries |
| Taux de production proportionnel | jusqu’à 75 % (réglable) |
| Carbone organique total (COT)* | < 10ppb |
| Micro-organismes* | < 5 CFU/mL |
* avec filtre stérile et désinfection UV en option
Données techniques
| Température ambiante et température de l’eau | +2 à 35°C |
| Pression de l’eau brute | 2 – 6 bar |
| Pression de fonctionnement de l’OI | max. 14 bar |
| Puissance connectée | 1 kW |
| Tension d’alimentation | 230 V / 50 Hz |
| Raccordements | R ¾ » |
| Dimensions | L 1000 x P 600 x H 1800 mm |
| Poids | environ 220 kg |
Pièces optionnelles – Module EDI (Electro-Deionisation)
Module EDI intégré et économe en énergie pour la déminéralisation finale. Fourniture fiable d’une eau très pure sans régénération ni autres interruptions. Aucun produit chimique n’est nécessaire. Coûts d’exploitation les plus bas combinés à une qualité élevée et constante. Vannes de contrôle et débitmètres pour régler le débit d’eau pure et de concentré.
- Qualité de l’eau pure : < 0,2 µS/cm, typ. 0,055-0,1 µS/cm
- Taux de récupération : 90-95 %.
Composants optionnels – Désinfection par UV (à travers le flux et/ou dans le réservoir)
LED UVC de haute qualité (sans mercure) avec chambre de passage brevetée pour une désinfection efficace sans produits chimiques.
Désinfection des réservoirs par UVC LED (sans mercure) spécialement conçue pour la désinfection sans produits chimiques de l’eau dans les réservoirs de stockage et les cuves à l’aide de rayons UV. La lumière UV irradie l’eau et les parois du réservoir avec des rayons UV-C, empêchant ainsi le développement du biofilm.
Pièces en option – Adoucisseur d’eau dans l’armoire
Ce contrôleur de volume adoucit de manière entièrement automatique l’eau potable exempte de fer et de manganèse, comme l’exige la réglementation relative à l’eau potable.
- Volume de résine : 8 litres
- Débit : 0,9 m3/h
- Capacité d’échange : 30ºHFxm3
- Raccordement électrique : 220V / 50Hz – 24VAC
- By-pass : Inclus
Pièces en option – Adoucisseur d’eau double
Adoucisseur d’eau double performant, économique et ultra-compact, sans interruption.
- Volume de résine : 2 x 4,5 litres
- Débit : 1,2 m3/h
- Pression (Min/Max) : 2,5 / 8,5 bar
- Capacité d’échange : 18ºHFxm3 (par colonne)
- Connexion électrique : pas nécessaire
Pièces en option – Réservoir d’eau propre
Réservoir de stockage de l’eau propre fournie par osmose inverse. Fabriqué en PE noir. Construction fermée, carrée et opaque, avec une ouverture d’inspection de 200 mm pour le nettoyage. Le réservoir est fourni avec des tuyaux et un contrôle de niveau pour un stockage entièrement automatique. Des accessoires optionnels tels qu’une lampe UV, un trop-plein stérile et un filtre d’évent stérile sont disponibles sur demande.
- Volume nominal : 300 litres
- Matériau : PE noir
- Raccordements : R 1″
Pièces en option – Filtre stérile de trop-plein et d’évent + absorbeur de CO2
Protection de l’eau pure stockée dans le réservoir contre l’exposition aux micro-organismes en suspension dans l’air, aux virus et/ou aux contaminants physiques présents dans l’environnement. Il empêche la perte de qualité de l’eau produite.
Composants optionnels – Pompe de distribution (directe)
Pompe de surpression compacte, auto-amorçante, entièrement intégrée, avec moteur à aimant permanent très silencieux et refroidissement de l’eau.
moteur à aimant permanent très silencieux et refroidissement par eau. Le régulateur de vitesse intégré permet de maintenir une pression parfaite chez les utilisateurs finaux.
La régulation de vitesse intégrée permet de maintenir une pression parfaite chez les utilisateurs finaux, ce qui signifie que la performance de la pompe augmente avec la demande. Fournie avec
avec protection intégrée contre la marche à sec.
- Débit maximal : 5 m³/h
- Hauteur de refoulement nominale max. 50 m
Pièces en option – Pompe de distribution (ligne circulaire)
Pompe de surpression compacte, auto-amorçante et entièrement intégrée, équipée du nouveau moteur MGE/MLE, qui représente la toute dernière technologie en matière de moteurs à vitesse contrôlée et de rendement. Le rendement global du nouveau moteur, y compris le convertisseur de fréquence, dépasse le niveau IE4 défini par la norme IEC 60034-31. Le CME est donc unique dans sa catégorie en termes d’efficacité.
- Débit nominal : réglable (jusqu’à 4 m³/h)
- Hauteur de chute nominale : sélectionnable (jusqu’à 50 m)
Composants optionnels – Contrôleur de dureté
Arrêt automatique de l’unité d’osmose inverse en cas de percée de dureté. Le fonctionnement de l’appareil ne nécessite ni eau ni produits chimiques.
Composants optionnels – Circulation (réglable cycliquement)
Circulation cyclique réglable pour le raccordement d’une conduite circulaire avec électrovanne en acier inoxydable, contrôle de la conductivité et de la pression.
